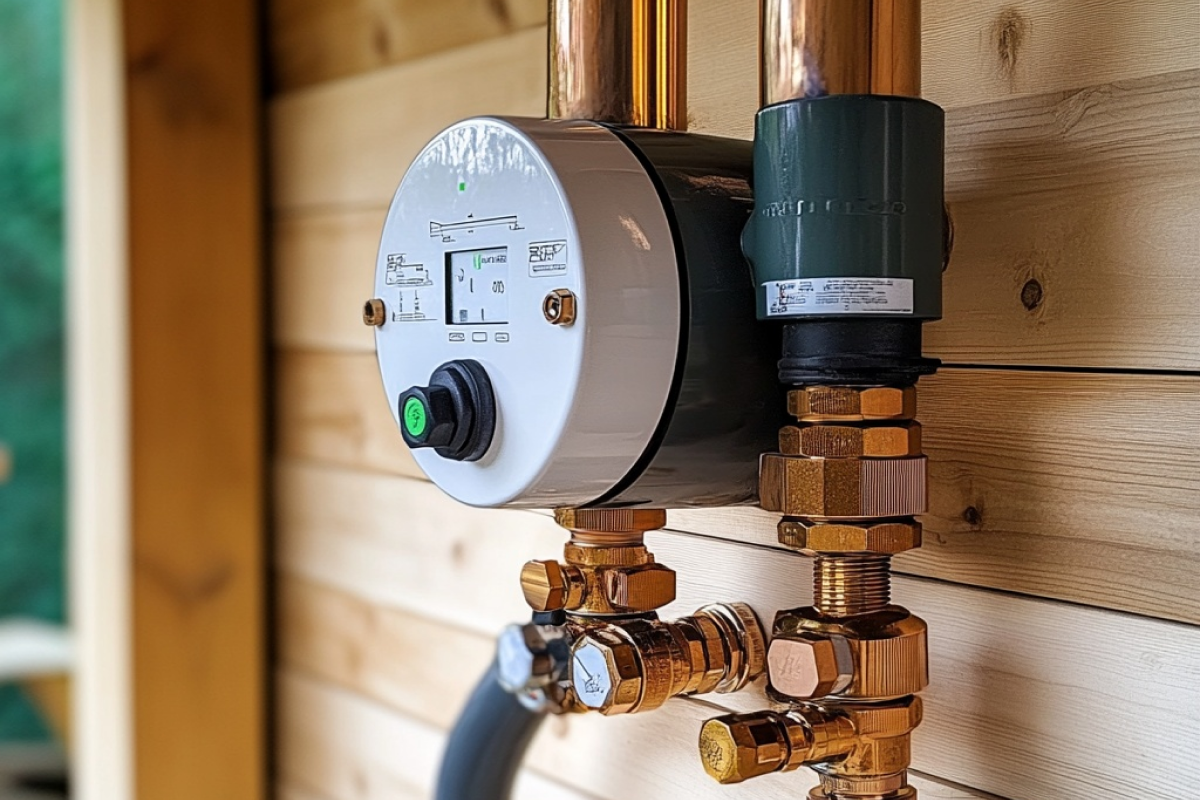

В водяных отопительных трубопроводах загородных домов, городских многоэтажных и производственных корпусов практически всегда используется циркуляционный насос для отопления. Без него обходятся только отопительные водяные системы маленьких домов и хозяйственных построек с естественной циркуляцией теплоносителя.
Устройство и разновидности
Насос состоит из металлического корпуса с размещенным внутри ротором. Ротор оснащен колесом-крыльчаткой. При вращении колеса происходит нагнетание теплоносителя в систему. Поток воды по трубам становится интенсивнее, напор больше. Это позволяет за короткое время разогнать горячую воду по всему трубопроводу.
Насосы делятся на «мокрые» и «сухие». У «мокрого» насоса ротор погружен в горячую воду. «Сухой» активирует движение теплоносителя за счет встроенного вентилятора, его рабочий механизм с водой не соприкасается.
«Мокрые» конструкции работают тише (поскольку вентилятора нет), но их эффективность едва достигает 45 процентов. Вода в устройстве должна присутствовать постоянно, на холостом ходу мотор перегорит: теплоноситель одновременно охлаждает его и выполняет функцию смазки. Такие насосы всегда устанавливают в горизонтальном положении.
«Сухой» насос работает с высоким уровнем шума. Его стоимость выше, поскольку гораздо выше КПД, до 70 процентов. Промышленные насосы, агрегаты для центрального отопления и других объектов, на которых необходимо прогонять через трубопровод большое количество жидкости – все они сухого типа.
Устройства с сухим ротором в свою очередь тоже подразделяются на виды по особенностям конструкции:
- Консольные: корпус отдельно, мотор отдельно. Приводной вал с рабочим соединены муфтой. Это устройства стационарного типа, для них требуется собственный фундамент. Техническое обслуживание – достаточно энергоемкий процесс.
- Inline по устройству аналогичны консольным, отличаются только повышенной герметичностью и усовершенствованным торцевым уплотнением.
- Моноблочные. Все собрано в одном блоке, крыльчатка расположена на приводном валу. Этот вид пользуется большей популярностью, его ремонт и диагностика гораздо проще, чем у других.
Существуют также комбинированные модели, в которых сочетаются насосы мокрого и сухого типа. Они используются на тех объектах, где нужно неравномерное нагнетание мощности. В пиковом режиме работают оба насоса, в штатные периоды только один. Возможно чередование – это защитит блоки агрегата от перегрева.
Есть модели, имеющие три скорости, а также дополнительный функционал: регулировки, дистанционное управление. Существуют автоматы, которые могут сами выбрать оптимальный рабочий режим.
Как выбрать насос
Мощность выбираемого оборудования будет зависеть от района проживания и длины трубопровода.
Норматив, применяемый в разных регионах, различен. Например, для Москвы требуемая мощность принимается 200 ватт на метр квадратный, а по области уже 250. Производительность насоса определяется как произведение этой цифры на температурный коэффициент. Коэффициенты различны:
- теплоноситель – вода, отопление радиаторами – 0,043;
- теплоноситель – гликолиевая смесь, радиаторы – 0,033;
- вода, теплый пол – 0,166;
- гликолиевая смесь, теплый пол – 0,153.
Требуемый напор в трубах определяется как произведение напора насоса на общую длину всех труб и поправочный коэффициент (около 2).
Данные параметры рассчитаны для состояния пиковых нагрузок, которые случаются нечасто. Поэтому можно выбирать модель с меньшей мощностью. Она обойдется дешевле, будет при работе потреблять меньше электричества и создавать меньшую нагрузку на сеть.
Порядок действий при монтаже
Внимание: насосные установки устанавливают строго на обратке, на участке с пониженным давлением. Монтаж на подающей трубе запрещен существующими правилами безопасности, т.к. это может привести к гидравлическим ударам в системе.
- Отключить котел, блокировать его запорными устройствами.
- Возле котла на обратке установить сам насос.
- Установить фильтр и обратный клапан.
- Установить запорные устройства (с помощью которых при необходимости будет возможно отсечь насос от потока теплоносителя).
Производители и цены
- Wilo (Германия), серия Star. Напор от 2 до 7 м, подача воды от 2 до 5 кубов. Температура до 110 градусов, давление до 10 бар. Стоимость 12-20 тысяч.
- Грундфос (Grundfos, Германия), серии UPS и ALPHA (автоматы). Стоимость 10-12 тысяч.
- Dab (Италия). Серия VS (бытовые, с мокрым ротором) – около 150 $, серии ALM-ALP (сухой ротор, IN-LINE) – 250-300 $.
- Taifu (Китай), серия GRS. Трехскоростные, мокрый ротор. Стоимость от 6 тысяч.
