Промышленная система вентиляции представляет собой совокупность технически сложных устройств, взаимодействие которых обеспечивает необходимый уровень и качество воздухообмена в производственных помещениях. Помимо промышленных предприятий, эффективные и действенные системы вентиляции требуются также в коммерческих и общественных зданиях с большой площадью обслуживаемых помещений. Промышленные вентиляторы являются одним из основных компонентов этих систем и используются для подачи и удаления воздушных потоков.
Классификация промышленных вентиляторов по давлению
Циркуляция воздуха в помещении происходит за счет разницы давлений. Вентиляторы, используемые в промышленной вентиляции, делятся на три группы в зависимости от создаваемого ими общего давления:
- вентилятор низкого давления - создает поток приточного воздуха при давлении до 1 кПа, характеризуется высокой энергоэффективностью и минимальным уровнем шума при работе. Пример: ВР 80-75;
- Вентилятор среднего давления - предназначен для формирования воздушных потоков, движущихся под давлением от 1 до 3 кПа, может быть установлен внутри или снаружи зданий и сооружений. Пример: ВР 280-46;
- Вентилятор высокого давления - используется для создания воздушных потоков, движущихся под давлением свыше 3 кПа, требует внешней установки из-за повышенного уровня шума во время работы. Пример: ВР 132-30.
Типы общепромышленных вентиляторов по конструкции
Все модели промышленных вентиляторов делятся на две группы в зависимости от того, для какого типа вентиляции они используются. Приточные вентиляторы используются для создания приточной вентиляции, которая обеспечивает поступление в помещение необходимого количества свежего воздуха. В случае вытяжной вентиляции, задачей которой является вывод отработанных паров или вредных веществ за пределы обслуживаемого помещения, используются вытяжные вентиляторы.
Следующие промышленные вентиляторы различаются по конструкции и принципу работы:
- Радиальные (центробежные) вентиляторы - принцип действия основан на вращении ротора с лопастями, которые нагнетают воздух, движущийся по спиралевидному корпусу (вентилятор-улитка). Это создает центробежную силу, которая выталкивает воздух через выпускное отверстие. В зависимости от направления вращения рабочего колеса радиальные вентиляторы классифицируются как левосторонние или правосторонние. В этом случае лопасти рабочего колеса изгибаются в направлении вращения. Пример: ВР 80-75;

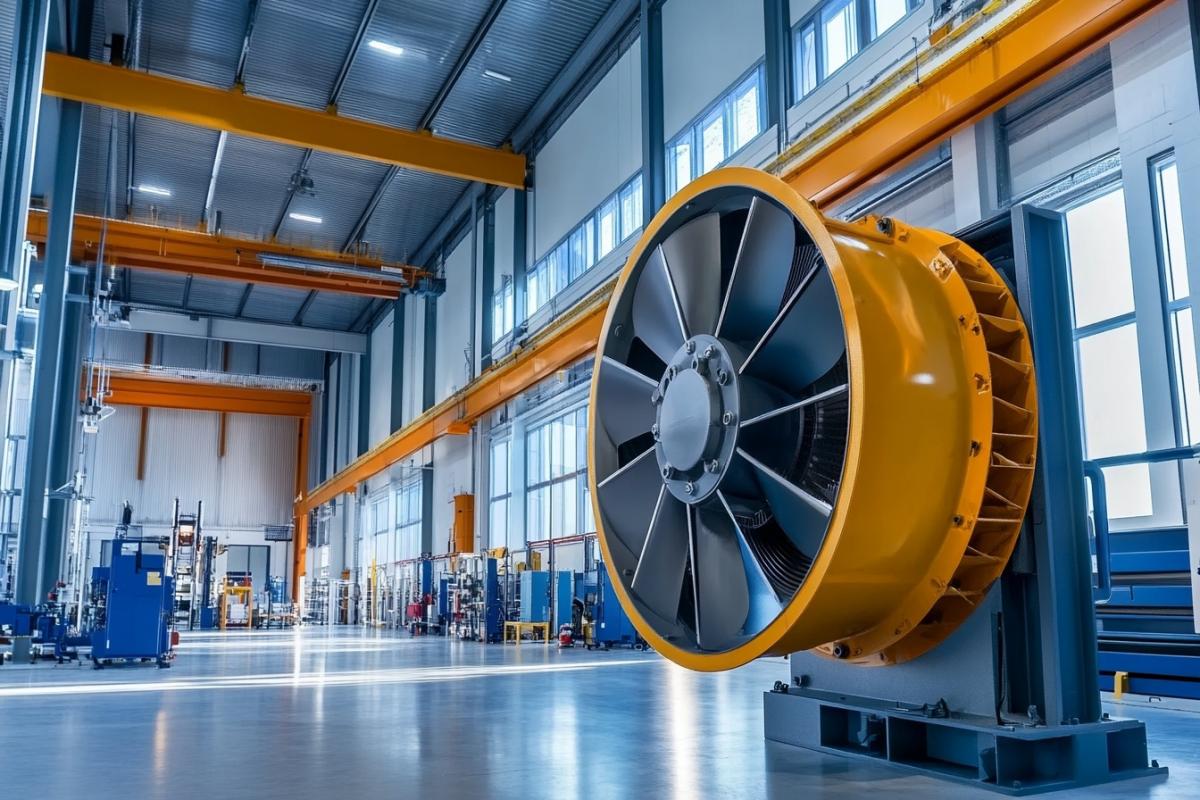

- Осевые вентиляторы - это тип изделия, в котором цилиндрический корпус содержит колесо с радиально ориентированными лопастями. Лопасти установлены под углом к плоскости вращения, что обеспечивает осевой поток с практически нулевым радиальным движением. Устройства этого типа обеспечивают максимальную эффективность при относительно небольших размерах. Пример - BO 06-300;
- Канальные вентиляторы - предназначены для монтажа в вентиляционных каналах. Как и другие элементы системы, они выпускаются в двух вариантах: круглые и прямоугольные. На концах они оснащены соединительными фланцами или ниппелями для присоединения к взаимодействующим элементам;
- Кровельные вентиляторы являются элементами бесканальной вытяжной системы. Они предназначены для монтажа в проемах крыши здания. Они используются для вывода поднимающегося отработанного воздуха за пределы обслуживаемых помещений. Примером может служить ВКР;
- Специализированные промышленные вентиляторы.
Все модели приточных, вытяжных и обменных вентиляторов для установки и эксплуатации в промышленных условиях изготавливаются в общепромышленном исполнении. В зависимости от конкретного применения, выполняемой функции и места установки существует несколько различных категорий промышленных вентиляторов, обладающих уникальными характеристиками:
- Пылевые вентиляторы используются как часть производственных систем, действуя в качестве движущей силы для удаления пыли и мелких частиц из обслуживаемой зоны. Они используются для перемещения стружки, опилок, мусора и других мелких частиц с индексом пыли не более 1 кг/м3 по воздуховодам;
- Дымовые вентиляторы используются для быстрого удаления продуктов горения в случае угрозы пожара. Они обеспечивают очистку помещений от дыма, способствуют эвакуации людей и организации работ по тушению;
- Шахтные вентиляторы - это мощные устройства, обеспечивающие циркуляцию воздуха в шахтах горнодобывающей промышленности, а также в туннелях и на станциях метро;
- Взрывозащищенные - предназначены для использования в областях, где специфика эксплуатации связана с работой со взрывоопасными веществами или возможностью образования взрывоопасных смесей;
- Коррозионностойкие - используются в условиях повышенной влажности, имеют металлические части из коррозионностойкой стали;
- Жаропрочные - используются для передачи воздушных потоков с рабочей температурой от -40°C до +200°C, металлические элементы жаропрочных изделий изготавливаются из жаропрочной стали.
