| Основные характеристики | |
| Название насоса | ЦМЛ 100/360-22/4 |
| Подача м3/ч |
90 |
| Напор, м | 40 |
| Частота вращения об/мин | 1450 |
| Максимальная мощность потребляемая насосом, кВт | 20,5 |
| Номинальная мощность электродвигателя, кВт | 22 |
| Число полюсов электродвигателя | 4 |
| Дополнительные характеристики | |
| Диапазон температур, °С | от -10 до +140 |
| Максимальное рабочее давление | 16 bar до 120°C, 13 bar до 140°C |
| Степень защиты | IP44 |
| Вариант монтажа насоса | 3 |
| Конструктивные особенности | |
| Диаметр нагнетательного патрубка | 100 |
| Номинальный диаметр рабочего колеса | 360 |

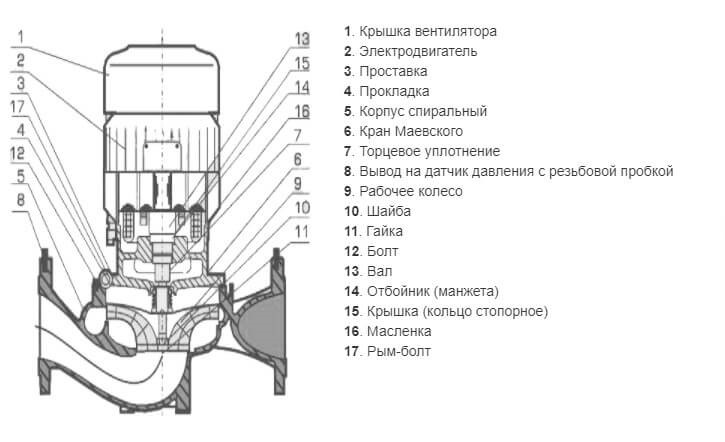

1. Крышка вентилятора
2. Электродвигатель
3. Проставка
4. Прокладка
5. Корпус спиральный
6. Кран Маевского
7. Торцевое уплотнение
8. Вывод на датчик давления с резьбовой пробкой
9. Рабочее колесо
10. Шайба
11. Гайка
12. Болт
13. Вал
14. Отбойник (манжета)
15. Крышка (кольцо стопорное)
16. Масленка
17. Рым-болт
