Основные характеристики | |
Название насоса | ЦМЛ 80/140-5,5/2 |
Подача м3/ч | 65 |
Напор, м | 16 |
Частота вращения об/мин | 2900 |
Максимальная мощность, потребляемая насосом, кВт | 4,05 |
Номинальная мощность электродвигателя, кВт | 5,5 |
Число полюсов электродвигателя | 2 |
Дополнительные характеристики | |
Диапазон температур, °С | от -10 до +140 |
Максимальное рабочее давление | 16 bar до 120°C, 13 bar до 140°C |
Степень защиты | IP44 |
Вариант монтажа насоса | 3 |
Конструктивные особенности | |
Диаметр нагнетательного патрубка | 80 |
Номинальный диаметр рабочего колеса | 140 |

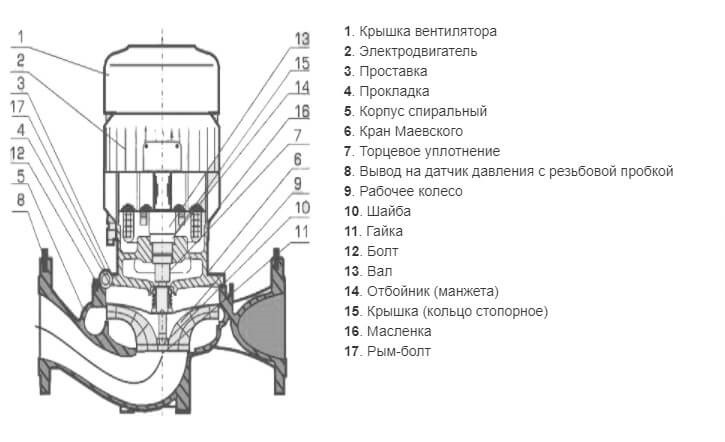

1. Крышка вентилятора
2. Электродвигатель
3. Проставка
4. Прокладка
5. Корпус спиральный
6. Кран Маевского
7. Торцевое уплотнение
8. Вывод на датчик давления с резьбовой пробкой
9. Рабочее колесо
10. Шайба
11. Гайка
12. Болт
13. Вал
14. Отбойник (манжета)
15. Крышка (кольцо стопорное)
16. Масленка
17. Рым-болт
