Основные характеристики | |
Название насоса |
НКУ-250 |
Подача, м3/ч |
250 |
Напор, м |
32 |
Мощность двигателя, кВт |
45 |
Частота вращения, об/мин |
1500 |
Конструктивные особенности | |
Габаритные размеры, мм |
2140х506х880 |
Масса, кг |
975 |

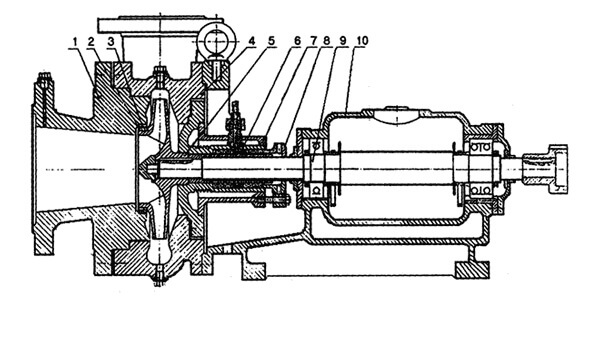

1 - патрубок всасывающий,
2 - кольцо защитное,
3 - кольцо уплотняющее,
4 - корпус спиральный.
5 - колесо рабочее,
6 - кольцо сальника,
7 - корпус сальника,
8 - крышка сальника,
9 - вал,
10 - кронштейне.

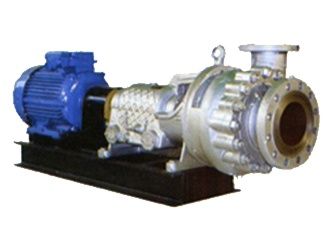

Насос НКУ – агрегат, предназначенный для обеспечения принудительной циркуляции конденсируемой жидкости. Устанавливается в котлах-утилизаторах змеевикового типа. Конструкция и принцип работы устройств марки НКУ имеют следующие характеристики:
центробежные;
с горизонтальным расположением узлов;
с консольной конструкцией;
одноступенчатые с односторонней подводкой жидкости к рабочему колесу.
Устройства могут эксплуатироваться в системах с температурой циркулирующей жидкости до 255°C. Химико-физические свойства воды не должны превышать предельно допустимых:
