Насосы для пищевой и химической промышленности серии ХЦМ

Название насоса
Подача, м³/ч
Напор, м
Мощность, кВт
Масса, кг
Габаритные размеры, мм

Насосы под маркой ХМЦ – устройства, предназначенные для принудительной подачи разнообразных технических жидкостей:

  • нейтральных;
  • агрессивных;
  • легковоспламеняющихся.

Преимущественно предназначены представленные насосы для химической промышленности. Устройства ХЦМ позволяют транспортировать щелочные и кислотные растворы, электролиты, деионизованные, агрессивные и нейтральные жидкости.

Возможности применения агрегатов ограничены следующими химико-физическими свойствами жидкостей:

  • плотность – до 1600 кг/м³;
  • масса твердых частиц во взвеси жидкости – не более 1,25 мг на каждый 1 м³ объема;
  • максимальный размер частиц примесей – 0,25 мм;
  • диапазон температур жидкостей – -40°C … +120°C.

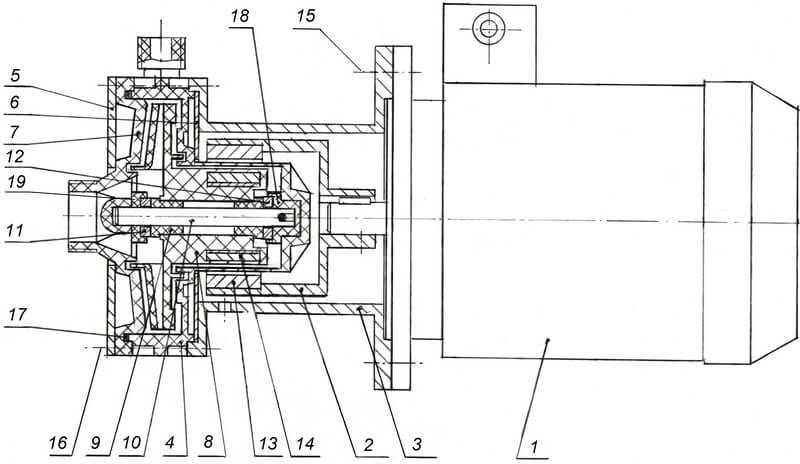

Чертеж в разрезе

1 – электродвигатель; 2 – полумуфта наружная; – корпус несущий; 4 – улитка с разделительным стаканом; – диск передний; 6 – диск задний; 7 – фланец; 8 – колесо рабочее с внутренней полумуфтой; 9 – втулка опорная; 10 – ось керамическая; 11 – шайба керамическая передняя; 12 — шайба керамическая  задняя; 13 – магниты полумуфты наружной; 14 — магниты полумуфты внутренней; 15 – крепёж несущего корпуса; 16 – крепёж несущей части; 17 – кольцо уплотнительное; 18 – втулка опорная; 19 – шайба упорная.
